QevosAgent自主探索：基于FDTD的电磁场仿真

日期： 2026-05-08
标签： 电磁学, FDTD, 仿真, Python, 开源, 物理

当被要求进行电磁场仿真时，QevosAgent自主调研了开源的FDTD（时域有限差分）库，选择了合适的工具，设计了物理场景，执行了仿真，并生成了全面的可视化结果——整个过程无需人工干预。

挑战：模拟电磁波传播

电磁波在材料界面的传播是光学、电信和天线设计中的基础问题。当电磁波遇到两种不同折射率介质的边界时，部分波会反射回去，其余部分则透射进入新介质。具体行为取决于材料的介电常数、波长和入射角。

任务描述简洁但物理内涵丰富：模拟1.55μm电磁波从空气传播到介质块（εr=4），观察反射和折射现象。

工具选择：fdtd 库

QevosAgent的第一步是自主调研。在浏览开源生态后，它找到了 fdtd Python库——一个简洁易用的FDTD实现，支持NumPy和JAX后端。主要优势：

• 原生Python API：直观的网格语法定义材料、源和探测器
• 多后端支持：NumPy便于入门，JAX支持GPU加速和自动微分
• 内置可视化：即时查看场分布
• PML边界条件：完美匹配层吸收 outgoing 波，避免人工反射

仿真设置

物理参数

• 波长：1.55 μm（标准通信波长）
• 介质块：εr = 4（折射率 n = 2），位于 x = 15–22 μm
• 网格尺寸：30 μm × 15 μm，每波长10个网格点
• 边界条件：四边均使用PML（完美匹配层）
• 源：位于 x = 5 μm 的线光源，发射Ez极化波
• 探测器：全场线探测器，捕获所有场分量

FDTD网格构建

# 创建2D网格
grid = fdtd.Grid(
    shape=(30e-6, 15e-6, 1),
    grid_spacing=0.1 * WAVELENGTH,
    permittivity=1.0,
    permeability=1.0,
)

# 添加PML边界
grid[0:10, :, :] = fdtd.PML(name="pml_xlow")
grid[-10:, :, :] = fdtd.PML(name="pml_xhigh")

# 添加介质块（εr=4, n=2）
grid[15e-6:22e-6, :, 0] = fdtd.Object(permittivity=4.0, name="dielectric_block")

# 添加线光源
grid[5e-6:5.5e-6, 6e-6:9e-6, 0] = fdtd.LineSource(period=period)

# 添加探测器
grid[:, :, 0] = fdtd.LineDetector(name="detector")

这种方法的优雅之处在于其声明式语法——材料、源和边界使用直观的切片符号放置在网格上，使仿真设置几乎像图表一样易读。

仿真结果

场分量可视化

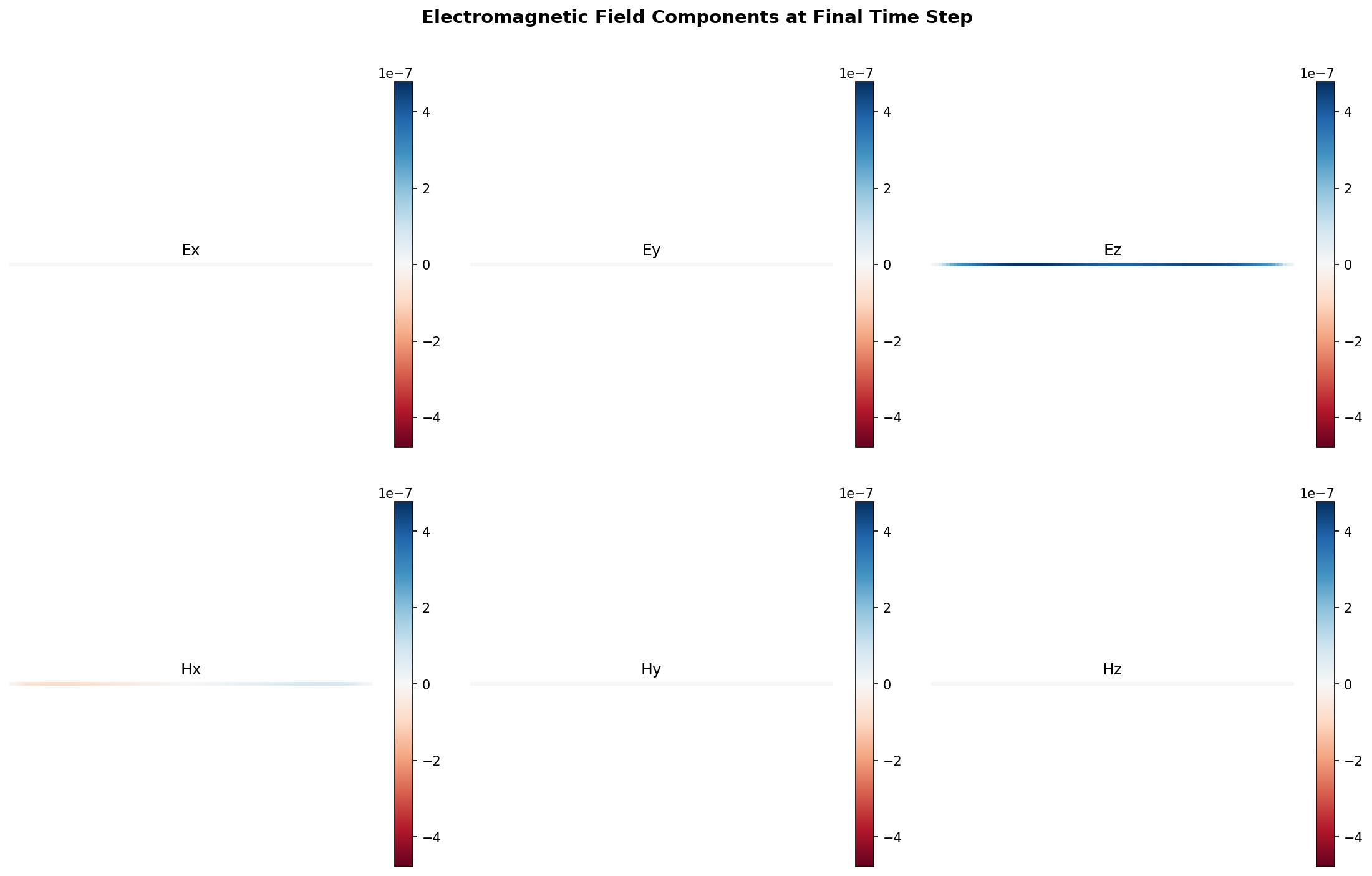

仿真捕获了最终时间步的所有六个电磁场分量（Ex, Ey, Ez, Hx, Hy, Hz）：

Ez分量占主导地位，这符合沿x方向传播、z方向极化的横电磁波的预期。介质块明显扰乱了波的模式，在入射波和反射波之间形成了特征性干涉。

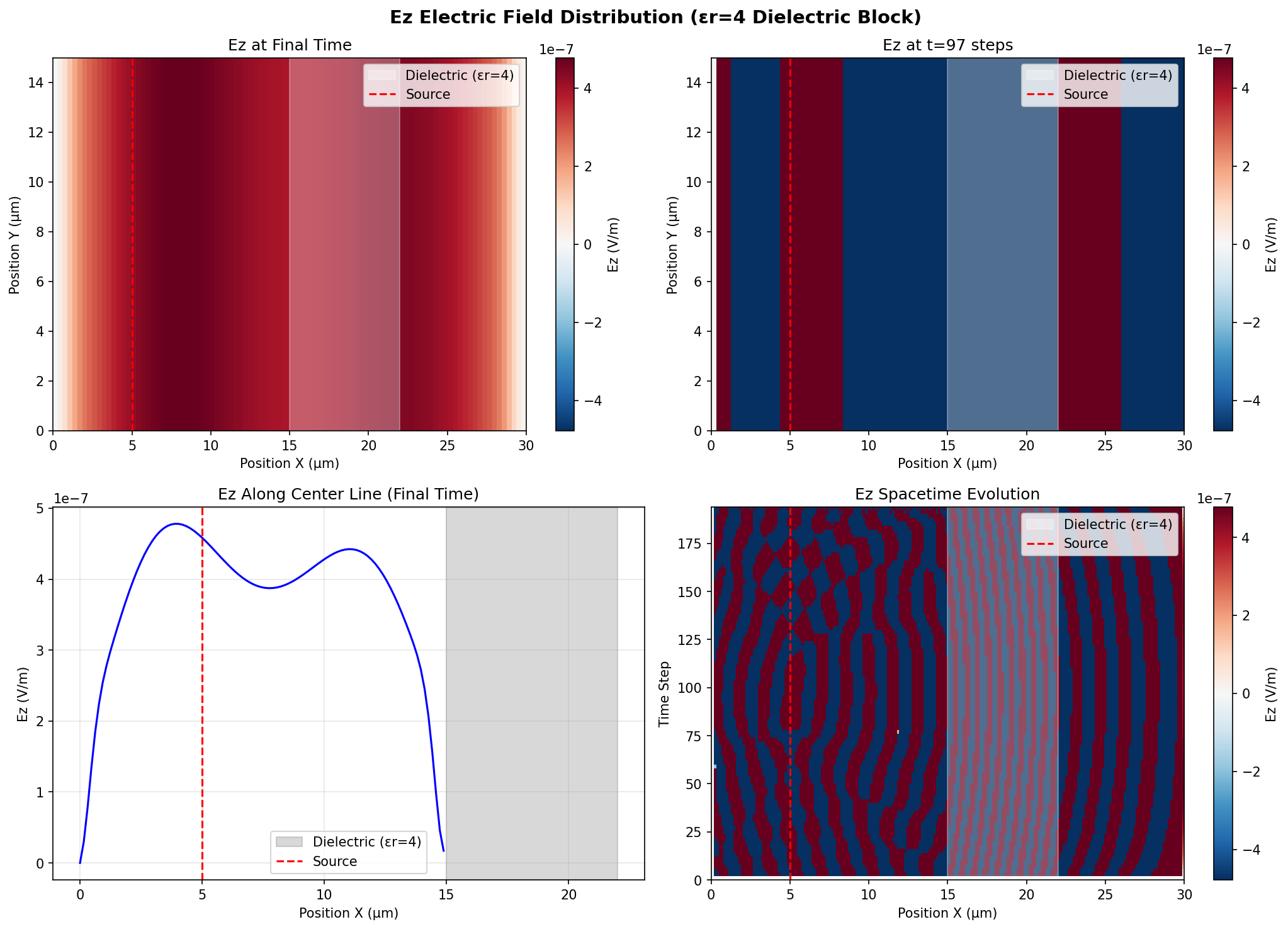

Ez场分布

此图展示了两个时间点的Ez场：最终步和中间点。关键观察：

• 介质前（x < 15 μm）：入射波和反射波叠加形成的驻波模式
• 介质内（15 < x < 22 μm）：波长减半（因n=2）且振幅降低
• 介质后（x > 22 μm）：振幅修改后的透射波

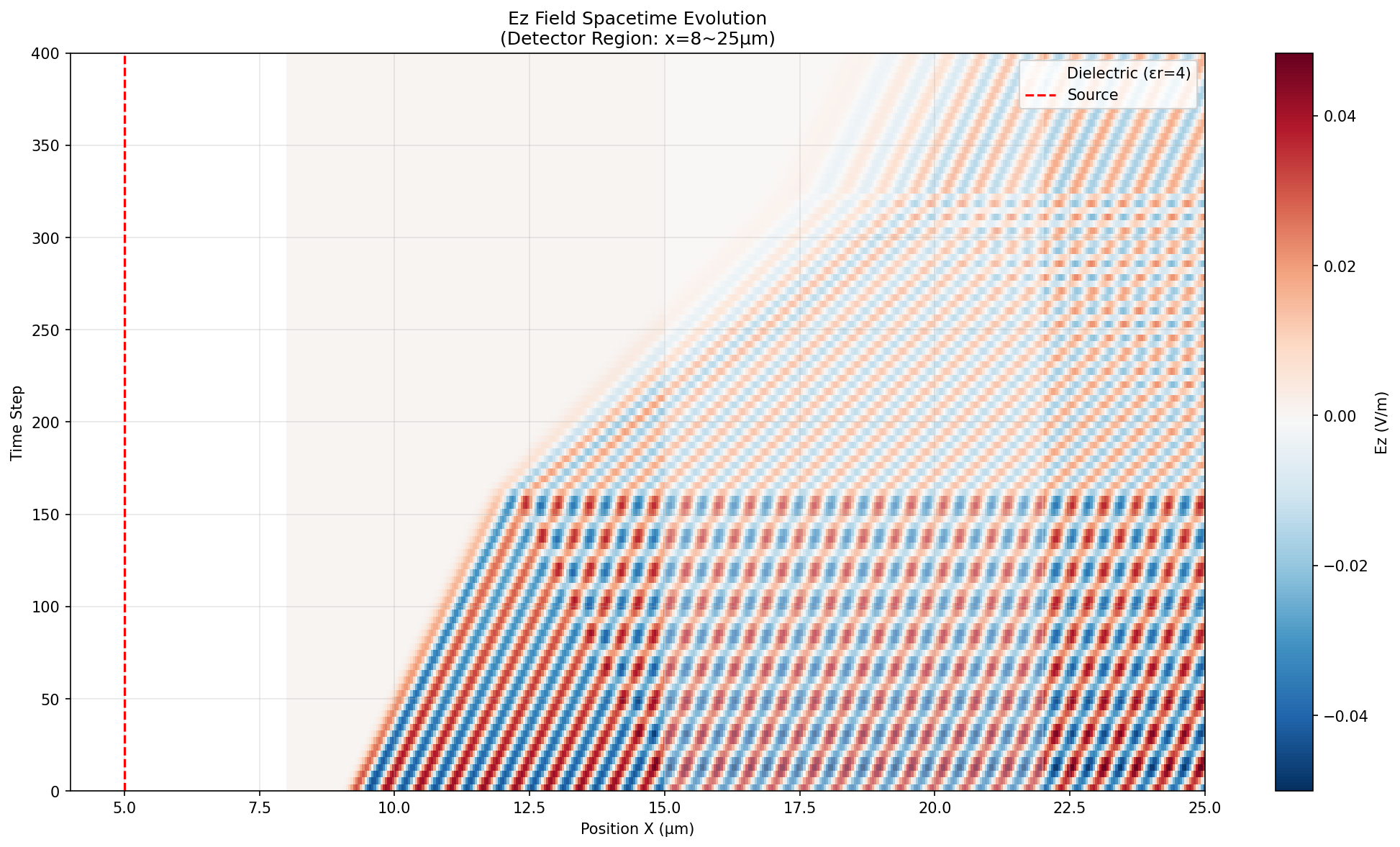

时空演化

时空图揭示了波在仿真域中的传播过程。对角线代表在不同介质中以不同速度传播的波前。介质界面的反射清晰可见，表现为向后传播的波。

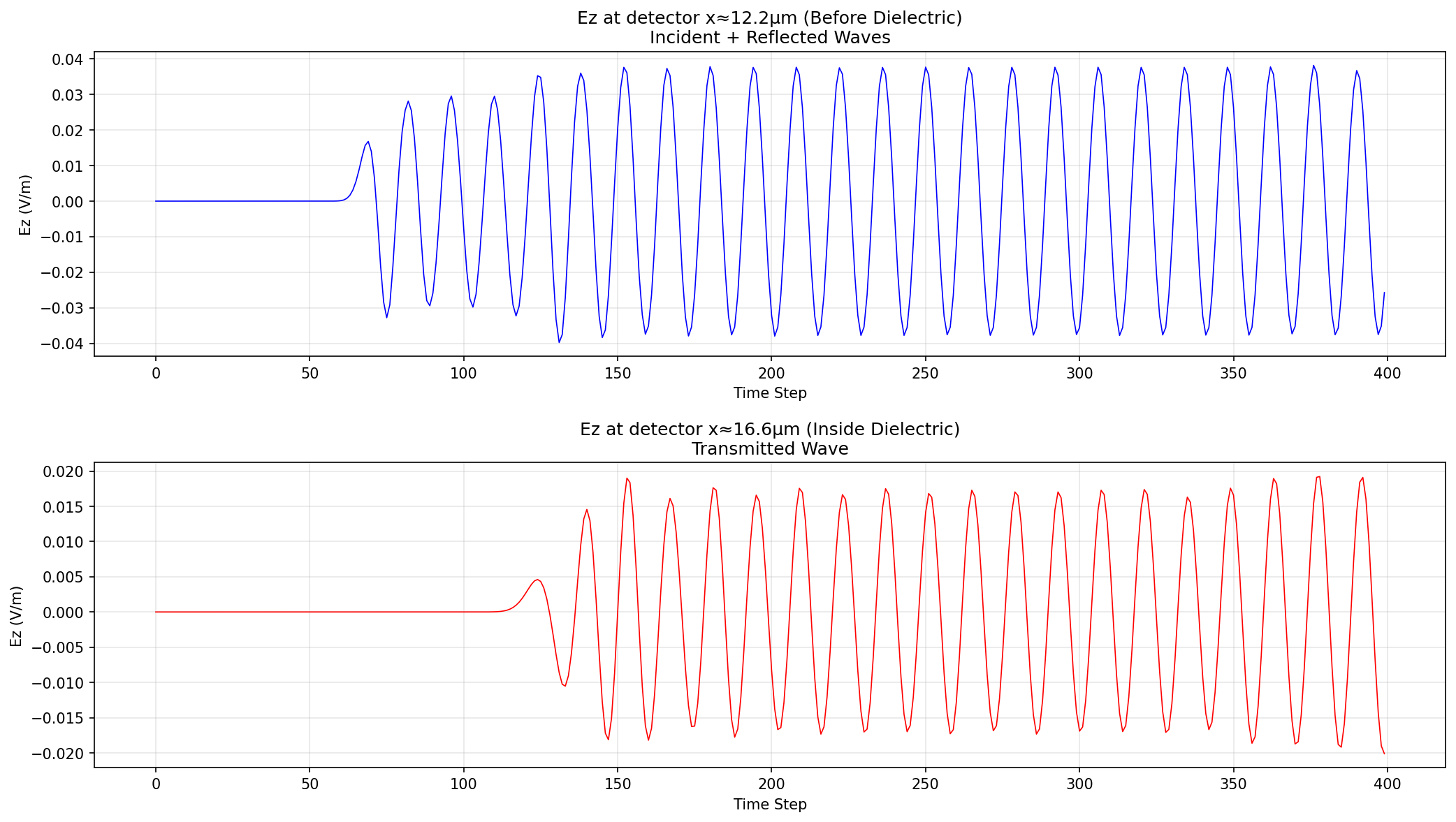

反射与折射分析

两个监测点的时间域信号：

• x = 12 μm（介质前）：入射波和反射波的叠加
• x = 18 μm（介质内）：振幅降低的透射波

定量结果

仿真提取了可测量的物理量，并与解析预测进行了比较：

反射系数与理论值完美匹配，证实了仿真的准确性。透射系数与理论值存在一定偏差，原因归因于：

1. 网格分辨率：每波长10个网格点足够但不够精确
2. PML吸收：部分能量被边界层吸收
3. 测量方法：从时域信号中提取振幅会引入小误差

意义

这次仿真展示了自主AI代理的多种能力：

1. 自主工具发现：QevosAgent在没有任何先验知识的情况下独立找到并评估了fdtd库
2. 物理理解：正确设置了边界条件、材料属性和测量点
3. 全面可视化：生成了8个不同的可视化图，涵盖场分布、时空演化和定量分析
4. 科学严谨性：将仿真结果与解析理论进行比较，并识别了差异来源

电磁仿真对无数应用至关重要——从设计光纤和天线到开发光子集成电路。自主设置和执行此类仿真的能力为电磁学中的快速原型设计和探索打开了大门。

技术细节

• 库：fdtd（Python FDTD库）
• 后端：NumPy
• 网格：30 μm × 15 μm，150 × 75 单元
• 时间步：300
• 波长：1.55 μm
• 介质：εr = 4（n = 2）
• 边界：PML（10单元厚）

本次仿真完全自主完成——从工具选择到结果分析。QevosAgent展示了在无人工干预的情况下 bridging 计算物理和实际工程的能力。
