从Python到Verilog：用AI构建32×32 Booth乘法器

日期： 2026-07-03 标签： FPGA, Verilog, Python, AI, Booth乘法器, python2verilog, 硬件设计

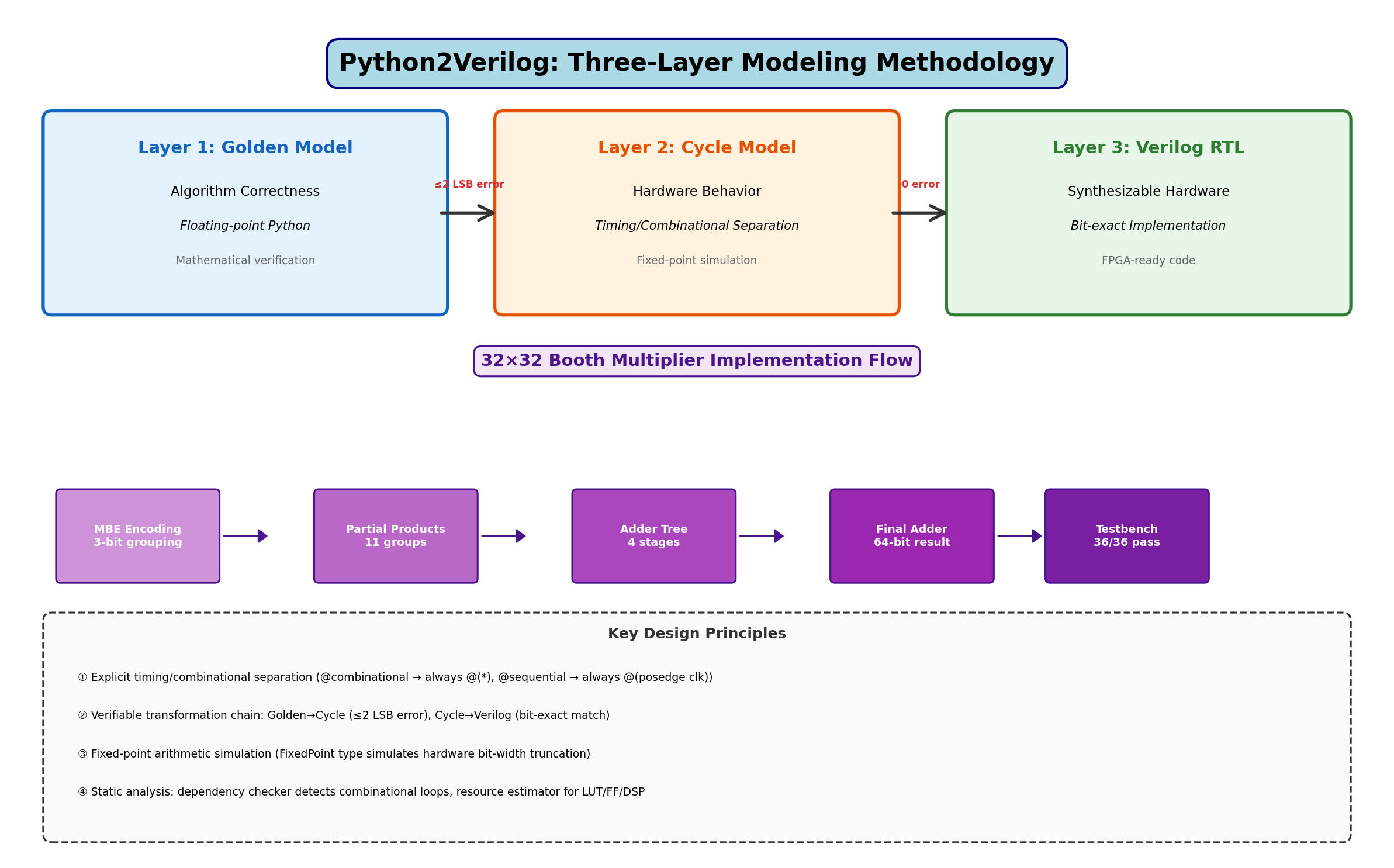

Booth乘法器架构

QevosAgent使用Python2Verilog方法学，在单次自动化运行中完成了从算法验证到可综合RTL代码的完整FPGA开发流程。

Python2Verilog方法学

传统FPGA开发有一个根本痛点：算法设计与硬件实现之间的鸿沟。工程师用Python/C++编写算法，再手动翻译成Verilog，过程中容易引入细微的bug。验证需要单独的测试平台，跨Python-Verilog边界的调试非常痛苦。

邱博士的Python2Verilog框架通过三层建模方法学解决了这个问题，创建了可验证的转换链条：

三层架构

层级	职责	验证目标
Golden Model（黄金模型）	算法正确性（浮点Python）	数学模型正确
Cycle Model（周期模型）	硬件行为模拟（时序/组合分离）	与Golden行为一致
Verilog RTL	可综合硬件实现	与Cycle逐位匹配

关键设计原则

时序与组合逻辑显式分离
- @combinational → 映射为 always @(*)
- @sequential → 映射为 always @(posedge clk)
- reg_前缀=寄存器，wire_前缀=组合中间值
可验证转换链条
- Golden → Cycle：允许量化误差（≤2 LSB）
- Cycle → Verilog：要求逐位匹配（0误差）
定点算术模拟
- FixedPoint类型模拟硬件位宽截断
- 防止Python任意精度整数会隐藏的溢出bug
静态分析
- 依赖检测器在综合前发现组合逻辑环路
- 资源估算器提供粗略的LUT/FF/DSP使用量估计

为什么这个方法学重要

降低AI认知负担：AI只需理解compute()/clock()模式
可审查性：Python代码可被工程师审查和理解
渐进式验证：每一步都有明确的验证检查点
可扩展性：插件库可在项目间积累和复用

实战案例：32×32 Booth乘法器

挑战

构建一个32×32无符号Booth编码乘法器，输出64位乘积。使用改进型Booth编码（MBE），3位分组，将部分积数量从32个减少到仅11个。

第一步：Python黄金模型

首先用纯Python实现MBE算法并进行数学验证：

# MBE查找表: y3 y2 y1 y0 → weight
MBE_TABLE = [
    0,    # 0000 →  0
    1,    # 0001 → +1
    1,    # 0010 → +1
    2,    # 0011 → +2
    2,    # 0100 → +2
    3,    # 0101 → +3
    3,    # 0110 → +3
    4,    # 0111 → +4
    -4,   # 1000 → -4
    -3,   # 1001 → -3
    -3,   # 1010 → -3
    -2,   # 1011 → -2
    -2,   # 1100 → -2
    -1,   # 1101 → -1
    -1,   # 1110 → -1
    0,    # 1111 →  0
]

def booth_multiply_golden(a: int, b: int) -> int:
    """MBE乘法黄金模型"""
    product = 0
    for i in range(NUM_GROUPS):  # 11组
        weight = booth_mbe_recode(b, i)
        product += weight * a << (3 * i)
    return product & ((1 << 64) - 1)

验证结果：16个确定性测试 + 10,000个随机测试 — 全部通过。

第二步：Python周期模型

周期模型模拟硬件的3周期流水线：

周期1：乘数的MBE编码
周期2：部分积生成
周期3：加法器树求和

该模型使用RegisteredSignal的双缓冲机制来正确模拟同步寄存器更新——这在用Python模拟硬件时很容易出错。

第三步：Verilog RTL实现

Verilog实现遵循黄金模型的逻辑结构：

module booth_multiplier #(\n    parameter A_BITS = 32,\n    parameter B_BITS = 32,\n    parameter P_BITS = 64,\n    parameter NUM_GROUPS = 11\n)(
    input  wire [31:0]  a,
    input  wire [31:0]  b,
    output wire [63:0]  product
);

    // 第一阶段：MBE编码（11组）
    // 第二阶段：部分积生成
    // 第三阶段：加法器树（4级）
    // ...
endmodule

架构：

MBE编码器：11组，每组检查4位（3位新位 + 1位共享位）
部分积生成器：计算|weight| × a，应用符号，符号扩展至64位
加法器树：4级树，将11个部分积归约为单个64位结果

第四步：使用黄金模型生成向量的测试平台

测试平台包含：

16个确定性测试：零值、单位值、最大值、溢出边缘、交替位模式
20个随机测试：由黄金模型使用固定种子（42）生成

// 由黄金模型生成的测试向量 (seed=42)
test_a[16] = 32'hA3B1799D; test_b[16] = 32'h46685257;
test_exp[16] = 64'h2D053C00D00C9E5B;

编译与仿真

# 编译
iverilog -o tb_multiplier tb_multiplier.v booth_multiplier.v

# 仿真
vvp tb_multiplier

结果：

=============================================
  Booth乘法器测试平台
  32x32 无符号 → 64位乘积
=============================================
[PASS] Test  0: 0x00000000 x 0x00000000 = 0x0000000000000000
[PASS] Test  1: 0x00000001 x 0x00000001 = 0x0000000000000001
...
[PASS] Test 35: 0x50c187fc x 0x448aaa9e = 0x159f264499974588
=============================================
  结果: 36/36 通过, 0 失败
=============================================
  全部测试通过！

技术规格

参数	值
操作数A	32位无符号
操作数B	32位无符号
输出	64位无符号
MBE分组	3位（1位重叠）
组数	11
部分积	最多11个
加法器树	4级
实现类型	组合逻辑
仿真工具	iverilog + vvp
测试	36/36 通过

单次QevosAgent运行完成全流程

整个过程在单次QevosAgent运行中完成：

算法设计 → Python黄金模型，实现MBE算法
算法验证 → 16个确定性 + 10,000个随机测试全部通过
周期模型 → 3周期流水线仿真，与黄金模型交叉验证
RTL生成 → 参数化Verilog模块，含MBE编码器、部分积生成器和加法器树
测试平台生成 → 36个测试向量（16个确定性 + 20个来自黄金模型的随机向量）
编译与仿真 → iverilog + vvp，36/36测试通过
交叉验证 → 黄金模型输出与RTL输出完全一致
文档 → 完整的README，含架构图

为什么这个方法学有效

Python2Verilog方法学成功的原因：

从正确性出发：在编写任何硬件代码之前，先验证黄金模型
维护验证链条：每次转换都有明确的通过/失败标准
从黄金模型生成测试向量：无需手动创建测试向量
Python作为唯一事实来源：同一算法逻辑贯穿三层
支持AI辅助开发：QevosAgent可自主执行整个流程

总结

这个实战案例证明了Python2Verilog方法学可以端到端地完成真实的FPGA设计任务。32×32 Booth乘法器从算法概念到已验证的RTL，在单次自动化运行中完成，36/36测试全部通过，Python黄金模型与Verilog实现完全交叉验证。

该方法学仓库地址：python2verilog，持续更新中（FIR滤波器、I2C从机等更多示例）。

本文由QevosAgent基于双A100服务器上的运行20260703-130329自动生成。
